電磁リフマグ

１００φ～２００φ・５００Φ

  • 使いやすい１００Φタイプ

    ＡＥＨ－１００Ｓ２４
    端子台接続タイプ
    寸法：100φ-95h　質量：4.9kg
    吊上能力：150kg
    電源：DC24V-1.1A-27W
    用途：鉄板搬送や溶接仮固定等

  • ２００Φの場合

    ＡＥＬ－２００Ｓ
    寸法：206φ-90h
    吊上能力：1100kg
    電圧：DC180V-0.8A-150W
    質量：25kg
    用途：鋼材運搬・工作機械のワーク昇降移動
    ホイストクレーンなどにセットします
    複数器のビーム連結を同時制御して大型鉄板の
    運搬など

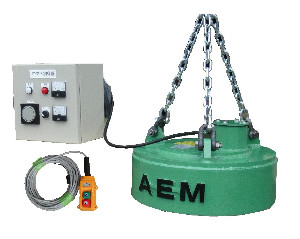

  • ５００Φ＋制御盤付の場合

    上記のﾘﾌﾃｨﾝｸﾞﾏｸﾞﾈｯﾄは500Φﾏｸﾞﾈｯﾄ＋制御盤+操作用ｽｲｯﾁのｾｯﾄ品です
    電源は単相200V
    リフマグ型式：ALR-50EC2Y
    制御盤型式：ARC-A210-180ALM

＜全てのリフマグ表記の説明＞吊上能力：SS20t-1/2表記のデータ　使用率：通常は50％ED(5分-5分の間欠使用)
＜オプション＞　能力可変式の制御盤や逆励磁式制御盤　無停電電源装置

３００Φ　４００Φ　５００Φ　６００φ

  • 代替画像

    ＡＬＲ４０ＥＣ１と制御盤
    ＜本体仕様＞
    寸法：400φ-ピン高180　屋外使用可能
    吊上能力：鉄塊インゴットで約2,000kg
    電源：DC90V-6.2A-550kw
    ＜制御盤仕様＞
    入力：単相100V-6A-600W
    用途：スクラップ吊り

  • 代替画像

    専用吊り上げチエン付
    本体の直径は40cmで磁石重量約100kg
    小型で使いやすい
    厚い材料なら１～２ｔは吊れます
    今回は現場の100V小型発電機に対応です

    注意：ﾏｸﾞﾈｯﾄの吊り上げ能力は厚い鉄板なら３倍以上の吸着能力がありますが、ﾘﾌﾏｸﾞ用ﾁｴﾝが2t用の為2t以下として下さい

  • 代替画像

    制御盤型式　ＡＲＣ－Ａ１１０－９０ＡＬＭ
    盤寸法：縦300*横300*厚200　リモコン付
    100V電源があればすぐ使えます
    メーター付ですから動作状態の確認が出来ます
    制御盤は屋内仕様です

  • 代替画像

    EL60R1と制御盤
    ＜本体仕様＞
    入力：単相100V-15A-1500W
    用途：スクラップ吊り
    600Φ-AC100V電源仕様
    1300Wﾀｲﾌﾟ(DC90V-15A)
    3tｸﾚｰﾝ用　本体220kg
    制御盤型式：ARC-A115-90MWR

  • 代替画像

    ﾜｲﾔﾚｽﾘﾓｺﾝ2台付き

  • 代替画像

    リモコン受信機

  • 代替画像

    ＡＬＲ－６０ＥＣ２

    ＜本体仕様＞
    寸法：600φ-260h　質量：300kg
    吊上能力：鉄塊インゴットで約3,000kg
    電源：DC180V-7.1A-1.3kw
    ＜制御盤仕様＞
    入力：3相/単相200V-15A-3kw
    用途：スクラップ吊り

  • 代替画像

    リモコンSW付

    簡単設置でリモコン付き
    ワイヤレスリモコン操作式の製作も致します
    リフマグ型式：ALR-60EC2
    制御盤型式：ARC-A210-180

  • 代替画像

    ５００Φ－バッテリー駆動式

    上記のリフマグは12V(24V)で直接駆動します
    ミニバックホーに最適です
    型式：ＥＭ５００Ｃ
    質量：リフマグ150kg　アタッチメント30kg
    詳しくは建機用リフマグのページへ

９００Φ・８００Φ

  • 電気工事不要のリフマグ

    ＜コードレスタイプのエンマグ＞
    型式：ＥＭ８００
    ガソリン発電機が内蔵されていますので電源ラインが不要です
    詳しくはエンマグのページへ

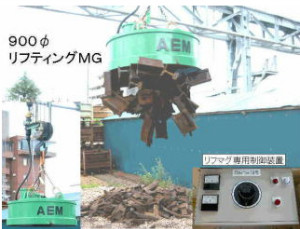

  • ９００φの上部吊り部

    型式：ＡＬＲ－９０ＥＣ２Ｂ
    この機種の動画

  • 走行クレーンへの設置例

    ＜本体仕様＞
    寸法：900φ-300h　質量：700kg
    吊上能力：鉄塊9t・銃鉄0.3t・切層0.2t
    電源：DC220V27A-6kw
    用途：スクラップ吊り
    ＜制御盤仕様＞
    適合電源盤：ALR-90EC2C
    入力：3相AC200V-6KW
    方式：電圧可変・逆励磁回路付き
    制御盤質量：約80kg

ワイヤレスユニット装着の場合（無線）

  • 受信機内臓制御盤
    ARC-2010-180CR

  • 受信アンテナ部

  • 送信機
    30m範囲

角型

型式：ＡＥＬＫ-１５３０
寸法：巾150*長300*高130　質量：45kg　吊上げ能力：800kg

  • マグネット上面

  • ２極吸着部

  • 搬送状態

＜仕様＞　電圧：ＤＣ１８０Ｖ　電流：１．５Ａ　消費電力：２７０Ｗ　使用率：５０％ＥＤ
付属電線：１．２５□×２芯－２ｍ付き

リフマグの使用に付いて：
＜最大吸着力表示に付いて＞ 吸着ワークの厚みとマグネットとのスキマによって吸着能力は大きく変化します。吊り上げ表示能力値はSS400の▽▽面の吸着測定値を1/2～1/3で表示しています。吸着ワークのたわみや吸着面のゴミ・クロカワ鉄板などの条件下の場合吸着能力が能力表示値と変化してきますので注意して下さい。
ワーク搬送中にクレーンなどで揺れが生じる場合はユーザー側で吸着力の安全係数の確保の為に別途の電圧可変型整流器を用意して有りますので一端リフマグ指定電圧の1/2で吸着試験をしてから再度基準電圧に戻し搬送ラインとしてお使いになる事をお勧め致します。
この電圧可変型整流器を使いますと重なった鉄板の１枚取り出しも可能となる事と、更に搬送行程では100パーセントの電圧まで上げる事により安全搬送が可能となります。その他安全搬送に付いてはクレーン搬送基準に準じて下さい。
