スパイラルコンベヤ　切り子・切削粉搬送

切削機の下に置くだけのスパイラルコンベア（マグネット搭載型コンベアー方式でフライスチップなどの切子を搬送します。
希望の長さに製作致します。
５０φ・７５φ・１１５φの３機種に対応

  • ASC-7020(76.3φ×2,000
    搬送量150kg/h)でこのほかに115φ機種も有ります（安全機構）
    フライスやマシニングの切り屑の大量搬送用で
    回転部が外部に有りませんので危険性が全く有りません。
    （プレスの抜きかすなども搬送可能です）

  • スパイラルコンベヤー（ヘリカルコンベヤー）は排出部の詳細写真です。
    ワークのみで安全です。

下の機種はASC-7015T　オプションの樋付きです

  • 左の写真はスパイラルコンベアASC-7015Sで(76.3φ×1,500)にホッパーを取り付けた機種です。
    フライス切り子の大量搬送に適します。

垂直型スパイラルコンベヤ（部品の定量供給用）　　　６０°急傾斜型マグネットコンベヤ（鉄粉・切りくずなどの搬送用）

  • 代替画像



    型式：AVS-1180
    電源：3相200/220V　40W
    処理能力：250kg／ｈ
    寸法：呼びφ115×800h
    用途：部品やネジの搬送など

  • 代替画像

    駆動速度：15/18rpm(50/60hz)
    重量：約66kg
    塗装色：標準色（AEMｸﾞﾘｰﾝ）
    【詳細図面ﾀﾞｳﾝﾛｰﾄﾞ】

  • 代替画像

    高い位置まで搬送（２mh）
    型式：ＭＳＬ－２０２０Ｈ
    もっと詳しいページへ

テツトリクン（鉄取君・ハンドバー）

一番安い磁選機（自選機器）フライスの切り子は危険です。
ほうきにも絡んで掃除が困難です。そんな時はテツトリクンの出番です。（一度買ったら末永く使える製品です）

  • 新型の小型軽量化したテツトリクン
    型式：AHK-07H（ネオジム磁石内蔵型）
    全長７２ｃｍ（縮めた時）　軽さ１.2ｋｇ
    価格はお問い合わせ下さい

切り子のおそうじで土間や砂利の間に落とした切り粉はまず簡単に拾い上げる事は出来ません。（職場をきれいにしたり鉄の空き缶拾いに便利です又、手が汚れません）
学校等で理科の砂鉄集めの実験にも使われています。
特徴：プラスチック製の製品と比べてSUS304の溶接加工品ですので通常使用では半永久的にご使用になれます。
又樹脂製と比べて切削油などで本体が溶解する心配は有りません。
日本製ならではの頑丈さです(Strength only made in Japan)

床などにこぼれたフライスの切り子を清掃するのに便利です。
非鉄はそのまま残りますので簡易的な鉄分との選別（磁選）が容易にでき、本体が軽く切り粉などの吸着・切り離しがとても簡単です。

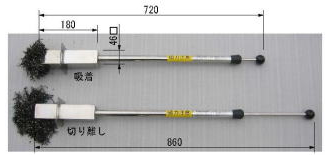

上の写真は切り子が吸着した状態で右のレバーを引くとワークは簡単に本体より離れます。
切削切り子を手でつかんでけがをする心配もなく安全にクリーニングできます。水槽や油槽・薬品槽の中から鉄分を拾い上げる場合に小型ながら威力を発揮します。
深い水槽用にフレームとレバーを長くした機種も製作致します。
ネオジウム磁石を組み込んで小型化して軽量化したタイプも製作致します。全てSUS304製で寿命は半永久的です。一度切削キリコのお掃除器具として使用して見て下さい。
