小型スクリューコンベヤ

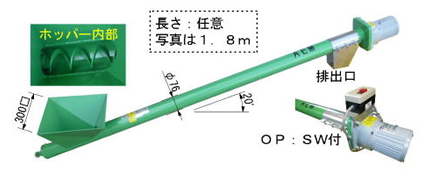

オーガー式コンベヤ 75φ(バネコンベヤ)

  • 型式:S75-**MHP (**Mは長さ・HPはホッパー付)
    参考搬送量:約0.5~0.8m3/h
    (上記の搬送量は20°にて)
    質量:1.8Mで24kg 最大30~45°まで可能
    パイプ径:76.3Φ バネ径:60Φ
    駆動部:0.1~0.75kw (写真は0.1kw-1/15)
    回転数:100/120rpm-50/60hz 最大:200rpm
    ●用途:粉体・粒体・破砕物・添加剤の定量供給
    ●搬送物:穀類・飼料・ペレットストーブの燃料等の搬送

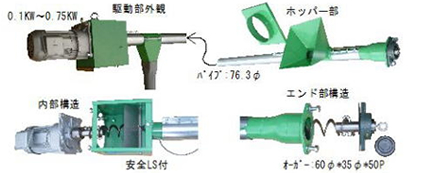

  • オーガー式コンベヤの詳細写真(内部構造)<乾燥した粉体・粒体用>
    特殊工具が無くても取付・メンテナンスが簡単な構造です
    長さは施工者側でフリーとなります
    用途:リサイクル原料・ペレット材料等の搬送に
    <特徴>
    ★少量・長距離搬送
    ★曲げR3.5程度可能
    ★軽い材料なら50m位まで可能

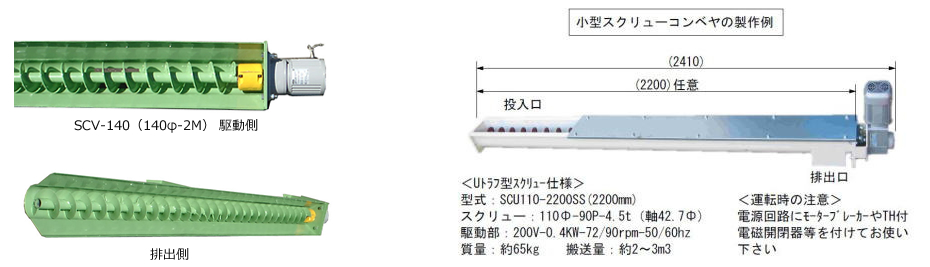

100φ~150φ(U字型・パイプ型)

切削機の下に置くだけのスパイラルコンベア(マグネット搭載型コンベアー方式でフライスチップなどの切子を搬送します。
希望の長さに製作致します。
50φ・75φ・115φの3機種に対応

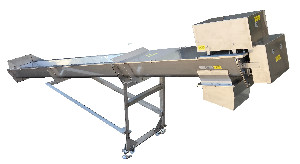

  • 型式: SCUS15300H
    寸法: 150ΦU字型-3000L
    材質:SUS304製 駆動部:200V-0.75KW
    回転数:50/60rpm-50/60hz 質量:110kg
    ホッパー:500角 設置角:35° 用途:食品残渣

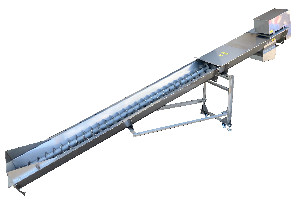

  • 型式:SC1403300B
    パイプ型 寸法:140φ-3300L
    駆動部:200V-0.75KW
    回転数:225/280rpm-50/60hz
    質量:180kg ホッパー:450角 設置角:42°

  • 小型の軽量袋詰め(充填装置)
    <充填能力>
    10kg袋で40~60袋/h(約500kg/h)
    上記能力は参考値です。搬送物により変化します。

Uトラフコンベヤの軽トラサイズ(コンパクト型)

  • 型式: SCV-18300A
    寸法:180ΦV字型トラフ-3000L
    質量:220kg 専用制御盤付 用途:廃プラ搬送
    ホッパー:520*320 設置角:35°
    スクリュー回転数:47rpm/60hz

  • SCV-18300シリーズ
    駆動部:200V-1.5KW
    搬送量:3.3m3/h以上
    詳細寸法ダウンロード
