水冷式磁場発生装置

  • 型式：ＧＣ０９０１Ｃ

    ＜用途＞：実験、研究、開発用磁場発生装置
    ＜特徴＞：水冷式の為、コイルの冷却が可能で高効率
    ＜仕様＞：電圧：ＤＣ２４Ｖ　電流：ＤＣ２０Ａ(max22A)
    起電力：約15,000AT
    消費電力：４８０Ｗ　水圧：２ｋｇ／Ｃｍ2以下
    水量：３リットル／ｍｉｎ　温度上昇：４０°Ｃ（水温20°C）
    磁極表面磁束密度：４０００Ｇ以上(周囲条件により多少変化します)
    乾燥質量：約２５ｋｇ　材質：ＳＵＳ３０４(磁極のみSS材)

卓上型　PAGC0902型

  • 型式：GCO902
    ＜仕様＞
    電圧：DC24Ｖ　電流：DC20Ａ(max22A)
    起電力：約15,000AT
    消費電力：480Ｗ　水圧：2ｋｇ／Cｍ2以下
    水量：３ﾘｯﾄﾙ／ｍｉｎ　温度上昇：40°Ｃ（水温20°C）
    乾燥質量：約２８ｋｇ　材質：SUS304(磁極のみSS材)

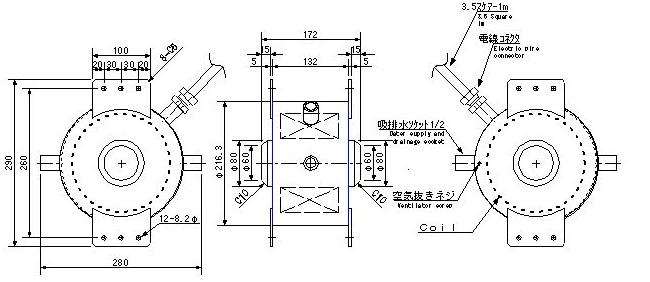

    DRN0.MG-M130A 詳細図面pdfﾀﾞｳﾝﾛｰﾄﾞ

  • 磁力測定（磁極の磁束密度測定）
    数値：0.4T　(4,000G)以上
